Дана трехфазная электрическая цепь трехфазного переменного тока, в которой потребители соединены «звездой» с нейтральным проводом. В таблице 4 указаны величины потребителей и линейное напряжение. Необходимо определить величину

Дана трехфазная электрическая цепь трехфазного переменного тока, в которой потребители соединены «звездой» с нейтральным проводом. В таблице 4 указаны величины потребителей и линейное напряжение. Необходимо определить величину линейных токов и тока в нейтральном проводе (величину нулевого тока определяют графически, в масштабе построением векторной диаграммы линейных токов и напряжений). Частота переменного тока f=50 Гц.

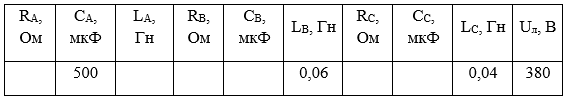

Таблица 4

Рис.4.1. Схема
