Условие:
Дано: цепь рис 12:
E3=110 B, E5=127 B, IK=0.05 A,
R1=2.2 Oм, R2=5.1 кOм,
R3=3.3 кOм, R4=2.1 кOм,
R5=1 кOм.
Определить:
· ток I5 МЭГ.
Решение:

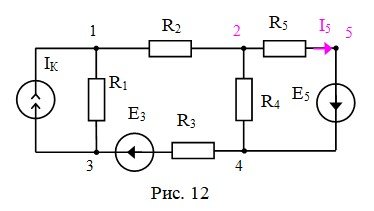

1. Выделим узлы, к которым присоединена ветвь с резистором R5 (узлы 2 и 5), и зададим положительное направление искомого тока I5. (схема рис. 12):

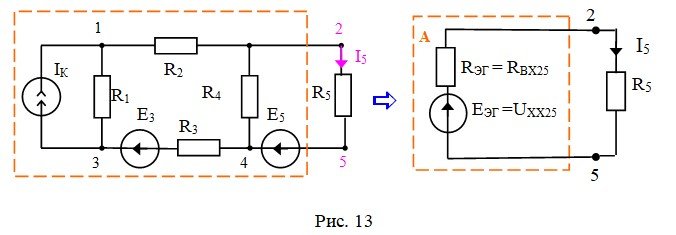

2. Относительно выделенных зажимов 2 и 5 цепь представим эквивалентным генератором рис. 13.
