Условие:

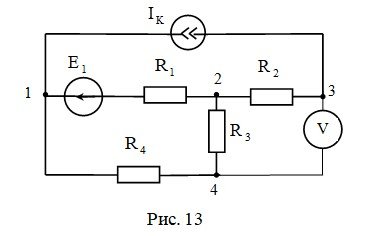

Дано: цепь рис 13:
E1=15 В, IK =2 мА,
R1=1.2 кОм, R2=2.2 кОм,
R3=1.5 кОм, R4=1.3 кОм.
Определить:
- по законам Кирхгофа токи в ветвях;
- показание вольтметра;
- мощность источников.
Решение:

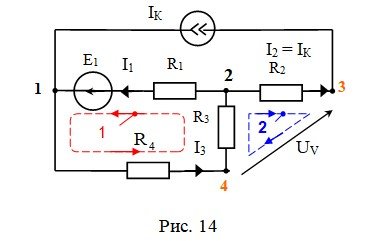

1. Произвольно задаём направления токов в ветвях (расчётная схема рис. 14):
I1, I3, I2 = IК.
q Число неустранимых узлов,
q = 2 ( 3 и 4 устранимые узлы);
p Число ветвей с неизвестными токами,
p = 2 (I2 = IК =2 мА);
2. Для n1 = q 1 = 2 1 = 1 неустранимых узлов составить уравнения по первому закону Кирхгофа (1).
Для узла 1: I1 I3+ IK = 0
...
