Условие:

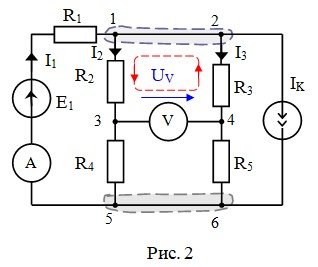

Дано: цепь рис 2:
E1=15 В, IK=2 А,
R1=5 Ом, R2=6 Ом,
R3=12 Ом, R4=4 Ом, R5=8 Ом.
Определить:
- показание вольтметра и амперметра, используя метод двух узлов.
Решение:

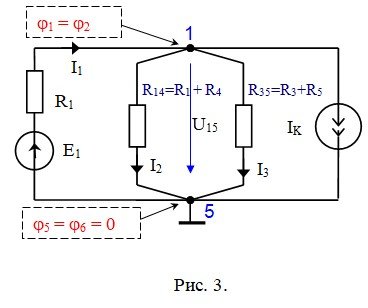

1. Произвольно задаём направления токов в ветвях Обозначим узлы Объединим узлы, соединённые ветвями с нулевыми сопротивлениями: 1 - 2 и 5 6. Сопротивление амперметра примем равным нулю, а вольтметра бесконечности. Объединив последовательно соединённые сопротивления:
