Условие:
Дано: цепь рис 4:
E1=5 В, IK =4 мА, R1=2.2 кОм,
R2=3.2 кОм, R3=1.5 кОм,
R4=4.3 кОм, R5=1.0 кОм.
Определить:
- все токи методом контурных токов.

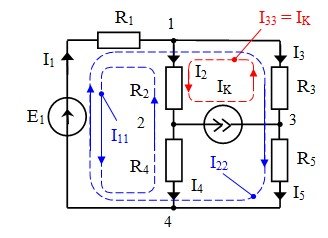

Рис. 4.
Решение:
1. Произвольно задаём направления токов в ветвях
(расчётная схема рис. 4): Анализ цепи: число узлов q=4, число ветвей с определяемыми токами p=5. Определяем число независимых контуров в цепи:
NКТ = n2 = p q + 1 = 5 4 +1 = 2.
2. Вводим контурные токи I11, I22. Первый контур выбираем произвольно по ветвям с определяемыми токами. Второй и последующие контуры выбираем, так чтобы вход...
