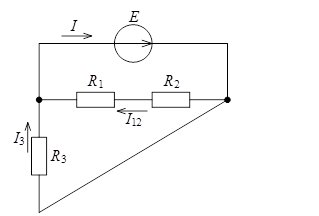

Дано: E=24 В; R_1=6 Ом; R_2=18 Ом; R_3=9 Ом. Определить токи в ветвях, составить баланс мощностей. Последовательно преобразовывая схему, определяем эквивалентное сопротивление цепи. R_12=R_2+R_2=6+18=24 Ом

Необходимо определить: параметры резистора R1 и индуктивности L2 катушки; величины напряжений на резисторах и на участке bd; углы сдвига фаз между напряжением и током на входе цепи и на участке bd; параметры схемы для построения векторной диаграммы.

Рассчитать токи короткого замыкания. Выбрать электрооборудование по условиям токов короткого замыкания. Выполнить от руки или в графическом редакторе, схему электрическую принципиальную электроснабжения ЦТП от ГПП

Для схемы замещения электрической цепи, показанной на рисунке, требуется определить токи в ветвях двумя методами: с помощью законов Кирхгофа; методом контурных токов. Для проверки правильности расчетов составить баланс мощности.
