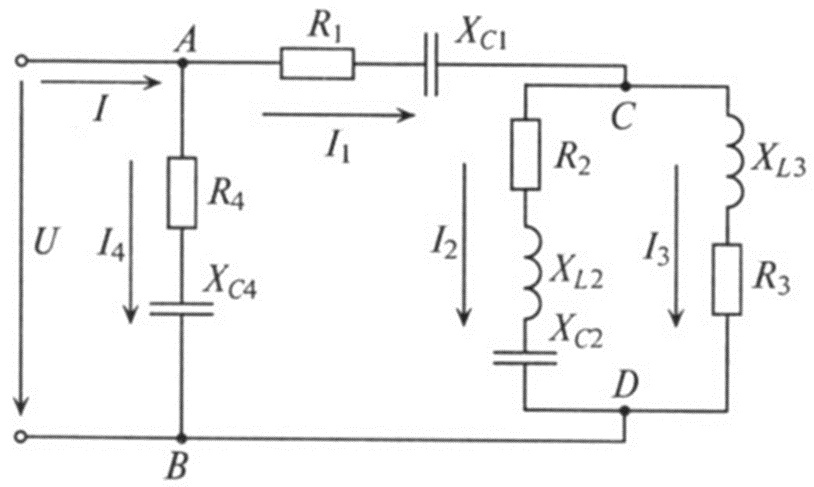

Дано эр 1 равно 1 запятая 5 Омикс с индексом си 1 равно 2 Ом эр 2 равно 2 Ом икс с индексом эль 2 равно 4 Ом икс с индексом си 2 равно 6 Ом эр с индексом 3 равно 2 Ом

Линейные разветвленные электрические цепи однофазного синусоидального тока. Для заданной электрической цепи (см. рис. 4) требуется:  1. Вычертить расчетную схему замещения цепи. 2. Определить действующие значения токов на всех участках цепи

Дано: напряжение источника питания Uи; собственное сопротивление короткого замыкания источника и проводников Zк = rк + jxк, сопротивление линии Zл = rл + jxл и сопротивление нагрузки Zн = rн + jxн. Точки короткого замыкания: 1 – «б» и «в» (на нагрузке); 2

Определить токи методом непосредственного применения законов Кирхгофа. Формируем рисунок 1 и выписываем исходные данные.
