Условие:

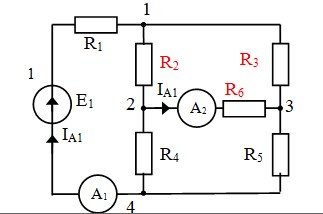

Дано: мостовая цепь рис 11:
E1=24 B,
R1=150 Oм, R2=120 Oм,
R3=100 Oм, R4=51 Oм.
R5=100 Oм, R6=120 Oм.
Определить:
· показания амперметров А1 и А2 методами ПЦ.
Рис. 11
Решение:
1. Произвольно задаём направления тока в амперметре IА1 и IА2. Обозначим узлы (расчётная схема рис. 11):

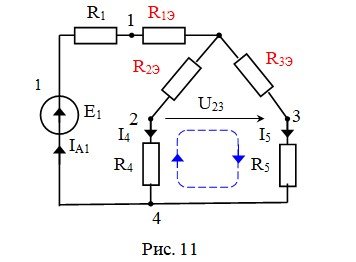

2. С целью упрощения цепи применим преобразование Y для сопротивлений R2, R3 и R6 R1Э, R2Э и R3Э:
