Дано:

От трансформаторной подстанции ТП через автома­тический выключатель QF электрическая энергия подводится к цеховому распределительному пункту РП по питающей линии. К электродвигателям 1, 2, 3 энергия поступает через автоматы QF1, QF2, QF3 и магнитные пускатели КМ1, КМ2, КМЗ с тепловым реле по линиям распределительной сети. Каждый двигатель питается самостоятельной линией (радиальная схема питания). Все двигатели работают одновременно с номинальной нагрузкой. Номинальное напряжение двигателей 380 В.

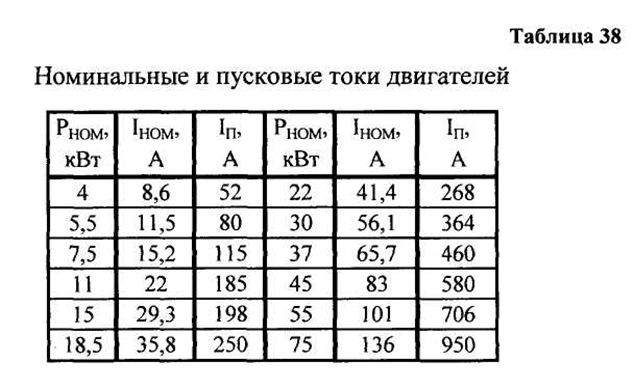

Номинальная мощность электродвигателя 1 – Рном1 = 11 кВт.

Номинальная мощность электродвигателя 2 – Рном2 = 30 кВт.

Номинальная мощность электродвигателя 3 – Рном3 = 5,5 кВт.

Марка провода АПВ, способ прокладки – ТВ, среда в помещении – СП.

Определить:

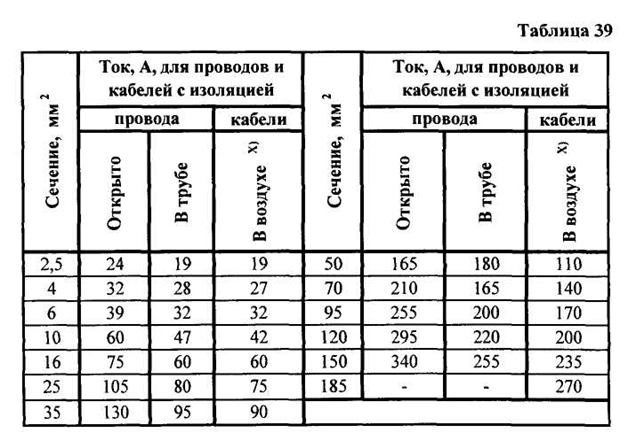

1) токовые нагрузки на питающую и распределительные линии и выбрать необходимые сечения проводов или кабелей;

2) выбрать по номинальным токам автоматические выключатели на ответвлениях (серии АЕ2000) и на питающей линии (серии A3 700) и подобрать уставки их тепловых расцепителей; проверить автоматы на несрабатывание их электромагнитных расцепителей при нормальной работе двух двигателей и пуске наибольшего по мощности третьего двигателя;

3) выбрать магнитные пускатели КМ1, КМ2, КМЗ и подобрать нагреватели тепловых реле.
