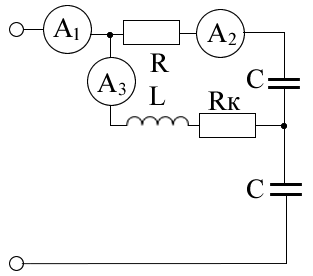

Дано: RК=50 Ом, LК=0,4 Гн, R=100 Ом, С=30 мкФ, f=50 Гц, u(t)=42sinωt, U=30 B. Найти: - напряжение на всех элементах в комплексной форме - ток во всех ветвях - построить векторную диаграмму для всех токов и напряжений
«Дано: RК=50 Ом, LК=0,4 Гн, R=100 Ом, С=30 мкФ, f=50 Гц, u(t)=42sinωt, U=30 B.
Найти:
- напряжение на всех элементах в комплексной форме
- ток во всех ветвях
- построить векторную диаграмму для всех токов и напряжений»
- Электроника, электротехника, радиотехника
Условие:
Дано: RК=50 Ом, LК=0,4 Гн, R=100 Ом, С=30 мкФ, f=50 Гц, u(t)=42sinωt, U=30 B.
Найти:
- напряжение на всех элементах в комплексной форме
- ток во всех ветвях
- построить векторную диаграмму для всех токов и напряжений
- Z, S, P, Q, cosφ
- построить графики мгновенных значений входного напряжения u(t)=42sinωt и входного тока i(t)=Im sin(ωt+φi)
Решение:
Находим сопротивления реактивных элементов
здесь
циклическая частота
1. Записываем комплексы полных сопротивлений всех ветвей:
