Дано: R=R1=100 кОм, С=1мкФ, входной сигнал представлен на рисунке 4. Максимальное выходное напряжение ОУ равно ±11 В. Изобразить графически результат интегрирования на идеальном интеграторе (рисунок 3).

«Дано: R=R1=100 кОм, С=1мкФ, входной сигнал представлен на рисунке 4. Максимальное выходное напряжение ОУ равно ±11 В. Изобразить графически результат интегрирования на идеальном интеграторе (рисунок 3).»
  • Электроника, электротехника, радиотехника

Условие:

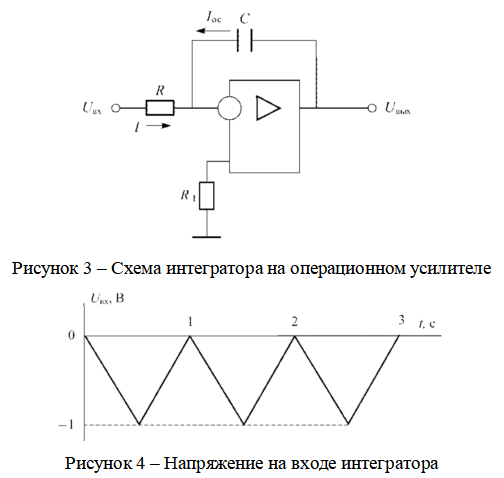

Дано: R=R1=100 кОм, С=1мкФ, входной сигнал представлен на рисунке 4. Максимальное выходное напряжение ОУ равно ±11 В.

Изобразить графически результат интегрирования на идеальном интеграторе (рисунок 3). Определить результат интегрирования при t=0,5c; 1с; 1,5с; 2с; 2,5с; 3с.

Решение:

1) Представим первый отрезок ломаной линии рисунок 4 аналитически: Uвх=-kt, где k=2 В/с, время t выражено в секундах.

Постоянная времени RC=100 кОмꞏ1 мкФ = 0,1 с.

Напряжение на выходе ОУ при 0t0,5с можно определить согласно формуле, где Uвых выражено в вольтах, а t в секундах:

Таким образом, функция Uвых(t) представляет собой параболу:
