Находим общую эквивалентную емкость всей цепи СЭКВ: сначала заменим два последовательно соединенных С четыре и С пять общей емкостью
«Находим общую эквивалентную емкость всей цепи СЭКВ: сначала заменим два последовательно соединенных С четыре и С пять общей емкостью»
- Электроника, электротехника, радиотехника
Условие:
Дано:
С1=2мкФ=2•10-6 Ф, С2=3мкФ=3•10-6 Ф, С3=2, 5мкФ=2, 5•10-6 Ф, С4=5мкФ=5•10-6 Ф, С5=5мкФ=5•10-6 Ф, q4=50мкКл=50•10-6 Кл.
Необходимо определить:
СЭКВ, q1, q2, q3, q5, U, U1, U2, U3, U4, U5, WЭКВ.

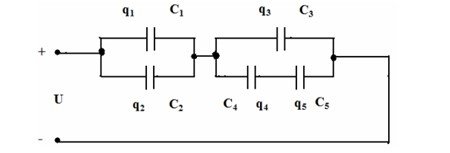

Рис.1.1. Расчетная схема
Решение:
Находим общую эквивалентную емкость всей цепи СЭКВ:
сначала заменим два последовательно соединенных С4 и С5 общей емкостью С45:
Получим упрощенную схему на рис.1.2:
Рис.1.2. Схема после первого уп...
