Условие:
Дано: Uл = 220 В, R = 40 Ом, хL = 30 Ом, хС = 50 Ом,
Найти: фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Решение:
Определим комплексные значения сопротивления:
ZA = R - jXC = 40 - j50 = 64.031e-j51.34 Ом
ZB = R = 40 Ом
Zc = jXL = j30 = 30ej90 Ом

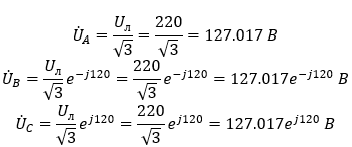

Напряжения в фазах
Токи в фазах определяются по закону Ома:
