Даны усилители на полевом транзисторе. Сопротивление R три равно один МОм. Определить следующие величины: коэффициент усиления по напряжению: входное сопротивление; выходное сопротивление.
- Электроника, электротехника, радиотехника
Условие:
Рис. 1. Схема каскада
Рис. 2. Схема каскада
Даны усилители на полевом транзисторе (рис.1 и 2). Сопротивление RЗ = 1 МОм.
Определить следующие величины:
- коэффициент усиления по напряжению:
- входное сопротивление;
- выходное сопротивление;
- входную емкость.
Емкостью монтажа пренебречь. Параметры транзистора:
- тип транзистора 2П103А, с управляющим p-n переходом, тип проводимости канала «p»;
- крутизна характеристики S = (07-2,1) мА/В ≈ 1,5∙10-3 А/В ;
- нагрузка RН = 24 кОм = 24∙103 Ом;
- емкость затвор-исток СЗИ = 17 пФ;
- емкость затвор-сток СЗС = 8 пФ.
Решение:
Схема на рис.1. представляет собой усилитель на полевом транзисторе с управляющим p-n переходом, собранный по схеме с общим истоком.

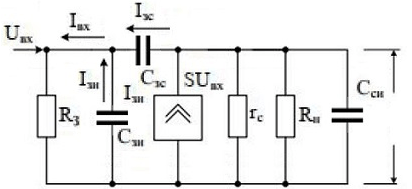

Рис.3. Эквивалентная схема усилителя с ОИ
Его эквивалентная схема показана на рис.3. Коэффициент усиления по напряжению для данной схемы:
КU= - UВЫХ /UВХ =-S∙ RН=...
