Условие задачи
Для асинхронных двигателей серии 4А выбрать предохранители для защиты от КЗ и длительных перегрузок тепловые реле(см.рис.3).

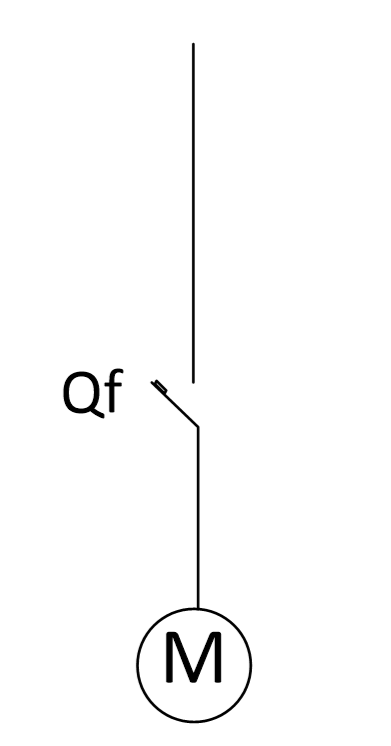

Схема включения аппаратов:

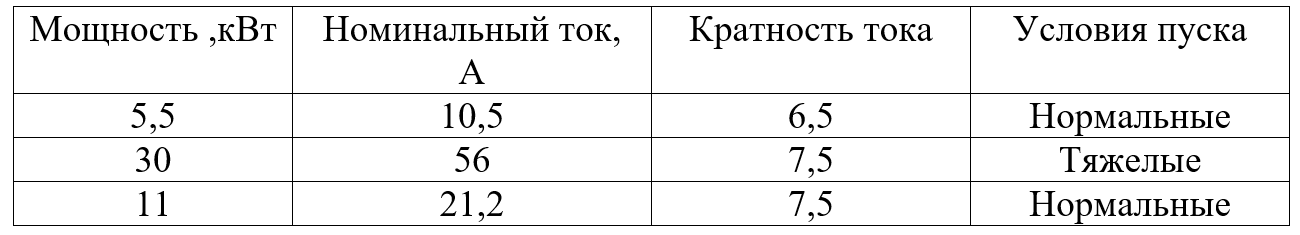

Технические характеристики асинхронного двигателя: РНОМ = 5,5 кВт; Iном = 10,5 А; кратность пускового тока Kп = 6,5; условия пуска – нормальные.
Ответ
Плавкую вставку предохранителя выбираем по условию (1). Для этого необходимо определить пусковой ток асинхронного двигателя:
Iпуск = Iном Kп = 10,5 6,5 = 68,25 А;
Iн.пл.вст. 68,25 /2,5 = 27,3А
Следовательно, условию 1 (см. табл.1) удовлетворяет плавкая вставка на номинальный ток Iном = 30 А,так как 30 А 27,3 А.
Запись выбранного предохранителя производится следующим образом: записывается тип предох...
