Для цепи, имеющей два источника ЭДС и один источник тока, рассчитать все токи методом контурных токов или узловых потенциалов. Составить баланс мощности и убедиться в правильности полученных результатов.

Условие:

1. Для цепи, имеющей два источника ЭДС и один источник тока, рассчитать все токи методом контурных токов или узловых потенциалов.

2. Составить баланс мощности и убедиться в правильности полученных результатов.

3. Для контура. содержащего два источника ЭДС и не менее трех сопротивлений, рассчитать и построить на графике потенциальную диаграмму.

4. Определить ток любой ветви методом эквивалентного генератора (результат должен совпадать с результатом, полученным в п. 1).

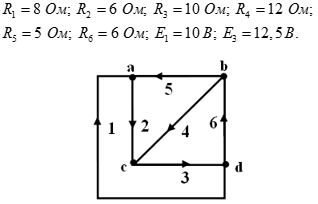

Исходные данные:

1. Расчет токов

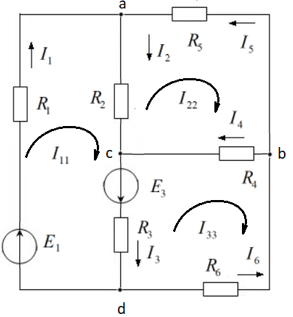

В соответствии с заданным графом составляем схему. Обозначим направления контурных токов по часовой стрелке

Составим уравнения по методу контурных токов:
