Для цепи, изображённой на рис. 1: 1. Составить уравнения для определения токов путём непосредственного применения законов Кирхгофа. Решать систему уравнений не следует.

15 августа 2024
Электроника, электротехника, радиотехника

Условие:

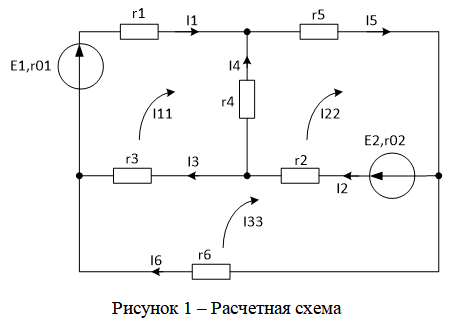

Для цепи, изображённой на рис. 1:

1. Составить уравнения для определения токов путём непосредственного применения законов Кирхгофа. Решать систему уравнений не следует.

2. Определить токи в ветвях методом контурных токов.

3. Составить баланс мощностей.

4. Построить потенциальную диаграмму для контура, включающего обе эдс.

5. Значения ЭДС активных элементов и сопротивлений резистивных элементов приведены в табл. 1.

Таблица 1

Решение:

1. Составим уравнения по законам Кирхгофа, для нахождения токов. Для этого обозначим направления токов во всех ветвях, а также направление обхода контуров.

Запишем уравнения, 3 по первому закону Кирхгофа и 3 по второму закону Кирхгофа.
