Условие задачи

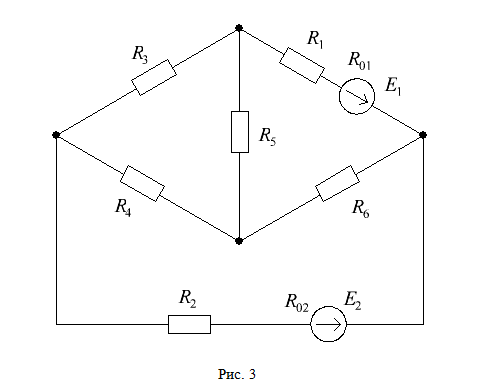

Для цепи, изображенной на рис. 3:
1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа. Решать систему уравнений не следует.
2. Определить токи в ветвях методом контурных токов.
3. Построить потенциальную диаграмму для любого замкнутого контура цепи, содержащего обе ЭДС.
4. Определить режимы работы источников электроэнергии и составить уравнение баланса мощностей.

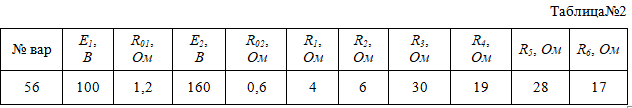

Параметры элементов электрической цепи приведены в таблице №2.
Ответ
1. Составим на основании законов Кирхгофа системы уравнений для расчета токов во всех ветвях схемы.

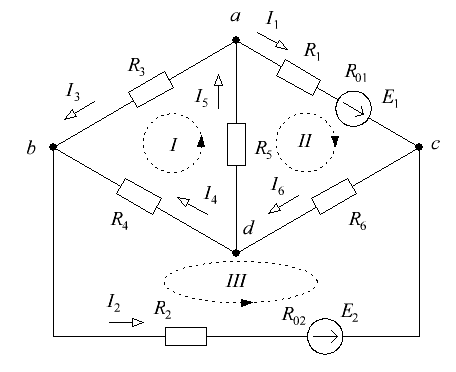

Выбираем условно-положительные направления токов в ветвях (см. рис. 4)
Рис. 4
Схема электрической цепи, изображенная на рис. 4, содержит 4 узла, 6 ветвей с шестью неизвестными токами и 3 независимых контура. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить:
уравнени...
