Условие:

Для цепи, изображенной на рисунке 5, требуется:

1. Определить комплексным методом действующие значения токов на всех участках цепи.

2. Определить активные, реактивные и полные мощности каждого участка и всей цепи.

3. Составить баланс активных и реактивных мощностей и оценить погрешность расчетов.

4. Построить векторную диаграмму токов и напряжений.

Значение напряжения источника U и параметры резисторов, индуктивностей и емкостей приведены в таблице 3. Частота питающего напряжения 50 Гц.

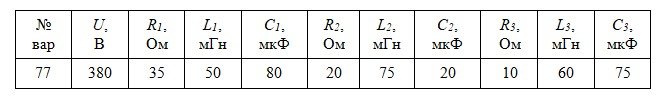

Таблица 3 – Исходные данные

Рисунок 5 – Схема электрической цепи

Решение:

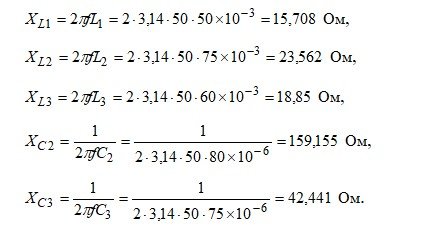

1. Определим сопротивления реактивных элементов:

2. Составим схему замещения цепи (см. рис. 6), выберем и обозначим направления токов в ветвях и определим общие сопротивления ветвей и эквивалентное (входное) сопротивление.
