Для цепи изображенной ниже, дано:  R один = восемь Ом; Хс = шесть Ом; R два = тринадцать Ом; ХL = четырнадцать Ом; Хс два = тринадцать Ом; U= сто тридцать шесть В.

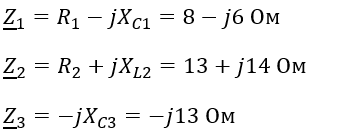

Для цепи изображенной ниже, дано:  R₁= 8 Ом; Х_с = 6 Ом; R₂= 13 Ом; Х_L = 14 Ом; Х_с2 = 13 Ом; U= 136 В.

Определить:

1.    Токи I₁;  I₂; I₃

2.    Напряжения на участках ав и вг

3.    Мощности  S; P; Q

4.     Угол φ и характер цепи

5.    Построить векторную диаграмму цепи
