Условие задачи
Для цепи постоянного тока определить величину токов и напряжений на всех резисторах. Индексы тока, напряжение и мощности совпадают с индексом резистора. Провести проверку, используя баланс мощностей.

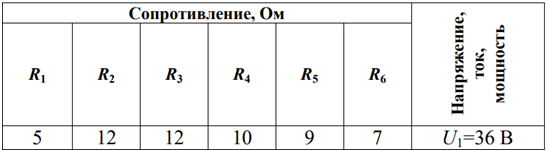

Исходные данные:

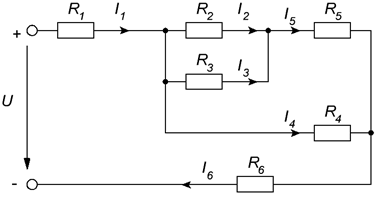

Рис. 1. Заданная схема цепи
Ответ
Составляем расчетную схему цепи на которой показываем токи в ветвях и задаем их направления.
Рисунок 2. Расчетная схема цепи.
Производим преобразование заданной цепи.
Рассчитываем эквивалентное сопротивление участка с резисторами . Сопротивления R и R включены параллельно и последовательно с ними включено сопротивление R:
Потяни
