Решение задачи
Для цепи постоянного тока со смешанным соединением резисторов начертить схему цепи и определить: 1.Эквивалентное сопротивление цепи относительно входных зажимов. 2.Токи, проходящие через каждый резистор.
- Электроника, электротехника, радиотехника
Условие:

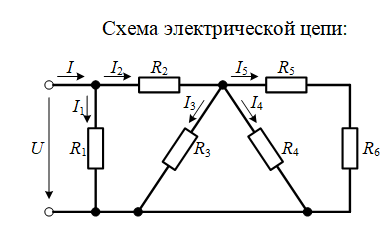

Для цепи постоянного тока со смешанным соединением резисторов начертить схему цепи и определить:
- Эквивалентное сопротивление цепи относительно входных зажимов.
- Токи, проходящие через каждый резистор.
- Составить баланс мощностей.
- Определить мощность, потребляемую всей цепью за 10 часов работы.
Исходные данные: U = 110 B; R1 = 23 Ом; R2 = 15 Ом; R3 = 21 Ом; R4 = 19 Ом; R5 = 14 Ом; R6 = 11 Ом
Решение:
Дано:
U = 110 B; R1 = 23 Ом; R2 = 15 Ом; R3 = 21 Ом; R4 = 19 Ом; R5 = 14 Ом; R6 = 11 Ом
1. Эквивалентное сопротивление цепи относительно входных зажимов.
Складывая последовательно соединенные сопротивления R5 и R6, получаем сопротивление:
R56 = R5 + R6 = 14 + 11 = 25 Ом
Сопротивление R56 в свою очередь оказывается соединенным параллельно сопротивлению R4:
