Условие:
1. Для цепи постоянного тока со смешанным соединением резисторов начертите схему цепи и определите:
– эквивалентное сопротивление цепи;
– значение тока на входе цепи;
– значение токов, проходящих через каждый резистор;
– мощность, выделяемую во втором резисторе.
2. Составьте баланс мощностей заданной электрической цепи.
3. Составьте баланс токов для узлов (по выбору).

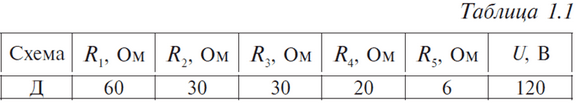

Данные для выполнения задания приведены в таблице 1.1
Решение:

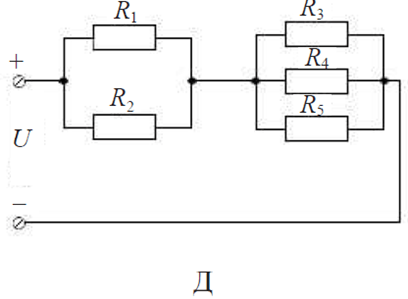

1. Рассчитаем эквивалентное сопротивление цепи. Так, резисторы R1, R2 cоединены параллельно, тогда их общее сопротивление равно:
Резисторы R3, R4, R5 также соединены параллельно, тогда их общее сопротивление равно:
