  4. Для цепи постоянного тока со смешанным соединением резисторов начертите схему цепи и определите эквивалентное сопротивлени...

Для цепи постоянного тока со смешанным соединением резисторов начертите схему цепи и определите эквивалентное сопротивление цепи, значение тока на входе цепи, значение токов, проходящих через каждый резистор, мощность, выделяемую во втором резисторе.

«Для цепи постоянного тока со смешанным соединением резисторов начертите схему цепи и определите эквивалентное сопротивление цепи, значение тока на входе цепи, значение токов, проходящих через каждый резистор, мощность, выделяемую во втором резисторе.»
  • Электроника, электротехника, радиотехника

Условие:

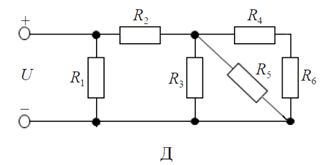

1. Для цепи постоянного тока со смешанным соединением резисторов начертите схему цепи и определите:

  • эквивалентное сопротивление цепи;
  • значение тока на входе цепи;
  • значение токов, проходящих через каждый резистор;
  • мощность, выделяемую во втором резисторе.

2. Составьте баланс мощностей заданной электрической цепи.

3. Составьте баланс токов для узлов (по выбору).

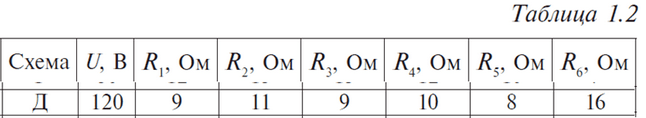

Данные для выполнения задания приведены в таблице 1.2.

Решение:

1. Рассчитаем эквивалентное сопротивление цепи. Так резисторы R4, R6 cоединены последовательно, тогда их общее сопротивление равно:

R4,6 = R4+R6 = 10+16 = 26 Ом

2. Схема приобрела вид (см. рис.2а) где резисторы R3, R4,6 и R5 соединены параллельно, тогда их общее сопротивление будет равно:
