Условие задачи

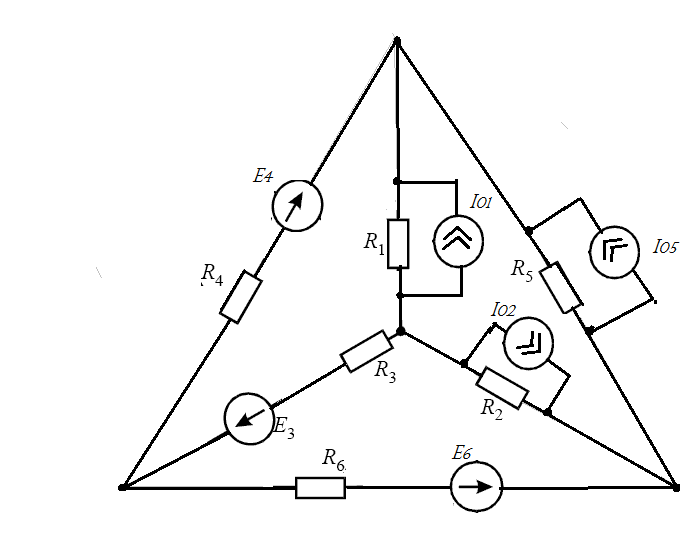

Для цепи постоянного тока, заданной в виде графа на рис. 1 составить электрическую схему, включив в схему все заданные вариантом элементы; обозначить положительное направление токов.
Для полученной цепи необходимо:
По заданному графу составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их, пронумеровать узлы и последний (четвертый) принять в качестве «базового». Определить токи всех ветвей, используя метод узловых напряжений.
Определить ток первой ветви I1, используя метод эквивалентного генератора. Номер графа схемы и параметры элементов схем даны в табл. 1.
Примечание: Источники тока Iо включите параллельно резистору в соответствующей ветви.
Исходные данные:
Ответ
Составляем заданную схему
На схеме произвольно задаем положительные направления токов в ветвях, пронумеровываем узлы. И составляем эквивалентную схему замещения, преобразовав заданные источники тока в источники напряжения. При этом ЕДС определяется по формуле
