Для цепи постоянного тока, заданной в виде графа на рис. 5.1 составить электрическую схему, включив в схему все заданные вариантом элементы; обозначить положительное направление токов.
- Электроника, электротехника, радиотехника
Условие:
Для цепи постоянного тока, заданной в виде графа на рис. 5.1 составить электрическую схему, включив в схему все заданные вариантом элементы; обозначить положительное направление токов.
Для полученной цепи необходимо:
1.По заданному графу составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их, пронумеровать узлы и последний (четвертый) принять в качестве «базового».
2.Определить токи всех ветвей, используя метод узловых напряжений.
3. Определить ток первой ветви I1, используя метод эквивалентного генератора. Номер графа схемы и параметры элементов схем даны в табл. 5.1.
Примечание: Источники тока Iо включите параллельно резистору в соответствующей ветви.
Решение:

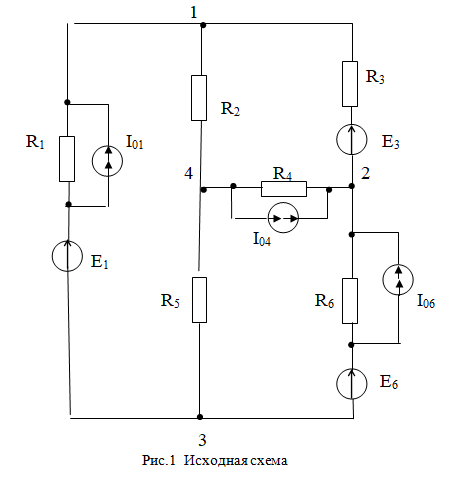

1.Схема электрической цепи составлена на рис.1
2. Рассчитаем токи ветвей методом узловых потенциалов.
Преобразуем источники тока I01; I04;I06 в источники ЭДС (рис1.1):
