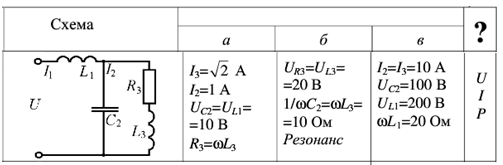

Для цепи, построить векторные диаграммы токов и напряжение в масштабе и, определить величины, указанные в таблице. Значения исходных данных взять из таблицы. Задачу решить 1. векторными диаграммами 2. комплексным методом

Дано:

а) I₃ = 2 А, I₂ = 1 А, U_C2 = U_L1 = 10 В, R₃ = _L3.

б) U_R3 = U_L3 = 20 В, 1/C₂ = L₃ = 10 Ом, резонанс.

в) I₂ = I₃ = 10 А, U_C2 = 100 В, U_L1 = 200 В, L₁ = 20 Ом.

Найти:

U, I, P

а)

1. Выполним расчеты методом векторных диаграмм.

Примем равной нулю фазу напряжения U_C2. Вычертим вектор U_C2. На этом векторе, как на гипотенузе построим прямоугольный треугольник с катетами U_R3 и U_L3. При этом U_R3 = U_L3 = 7,07 В.

Далее построим вектор IC2, опережающий по фазе вектор UC2 на 90. Вектор I3 совпадает по направлению с вектором UR3. Построим вектор I1, равный сумме векторов...
