Условие задачи

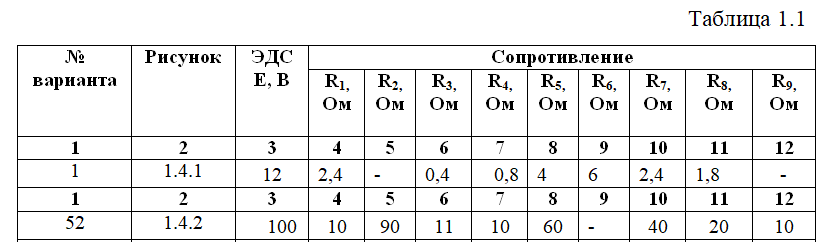

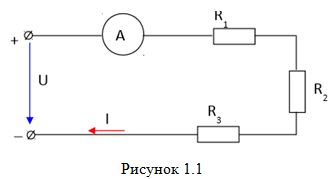

Для цепи, представленной на рис 1.1, используя любые, кроме нуля, данные для сопротивлений R, своего варианта из таблицы 1.1, рассчитать токи и напряжения на всех резистивных элементах и составить баланс мощностей.
По результатам расчета проверить выполнение второго закона Кирхгофа, построить потенциальную диаграмму.
R1 = 10 Ом
R2 = 90 Ом
R3 = 11 Ом
E = 100 В
Ответ
UR1 = I * R1 = 0,901 * 10 = 9,01 (B)
UR2 = I * R2 = 0,901 * 90 = 81,081 (B)
UR3 =...
