решение задачи на тему:

Для цепи рассчитайте все токи и составьте уравнение баланса средней мощности.

Дата добавления: 24.08.2024

Условие задачи

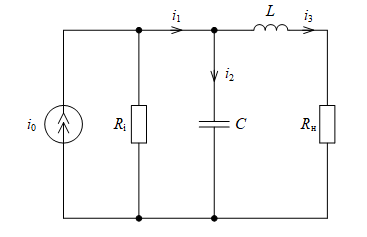

Для цепи  рассчитайте все токи и составьте уравнение баланса средней мощности.

1. Перерисуйте схему и замените заданное гармоническое колебание   или   соответствующей комплексной амплитудой.

2. Запишите комплексные сопротивления элементов цепи.

3. Найдите общее комплексное сопротивление относительно зажимов источника.

4. Применяя закон Ома в комплексной форме, вычислите комплексную амплитуду тока через источник напряжения или комплексную амплитуду напряжения на зажимах источника тока.

5. Определите комплексные амплитуды остальных токов цепи.

6. Запишите мгновенные значения всех вычисленных токов.

7. Составьте уравнение баланса средней мощности и убедитесь в правильности расчётов.

М = 2, N=1

i0 (t)=2∙N∙cos⁡(105∙t-(360°⁄N)=2∙cos⁡(105∙t)  мА
Rн=M∙103=2∙103=2 кОм
Ri=10∙M∙103=10∙2∙103=20 кОм
C=4∙10-9⁄M=4∙10-9⁄2=2∙10-3  мкФ
L=3∙M∙10-2=3∙M∙10-2=0,06 Гн

Ответ

1. Перерисовываем схему:

Заменяем заданное гармоническое колебание соответствующей комплексной амплитудой:
