Условие задачи
Для цепи (Рис 2-1) построить векторные диаграммы токов и напряжение в масштабе и, определить величину напряжения приложенного к цепи (U) и активную мощность.
Задачу решить векторными диаграммами.

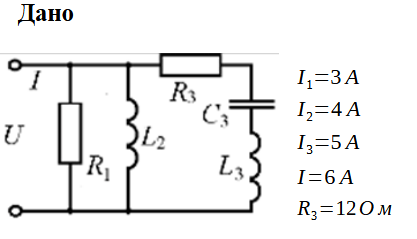

Рис 2-1
Ответ
Вектор приложенного напряжения расположим вдоль горизонтальной оси, тогда вектор тока первой ветви I1 будет совпадать по направлению с вектором приложенного напряжения и численно равен 3 амперам. От конца этого вектора отложим вектор тока второй ветви I2, который отстаёт от вектора приложенного напряжения на 90 градусов и численно равен 4 амперам. Алгебраическая сумма этих векторов равна:
И сост...
