Условие:

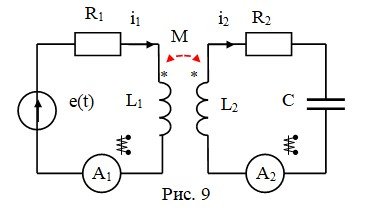

Для цепи рис. 9 заданы:
e(t) = 220 √2 sin (2 π f t ) B;
R1 = 50 Ом; R2 = 20 Ом; L1 = 0.2 Гн; L2 = 0.1 Гн; M = 0.1 Гн;
C = 50 мкФ; f = 50 Гц.
Определить токи i1(t), i2(t) по законам Кирхгофа; показания амперметров электромагнитной системы.
Построить совмещённую векторную диаграмму напряжений и токов.
Решение:

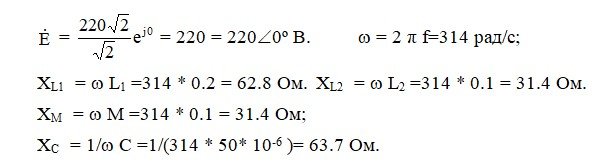

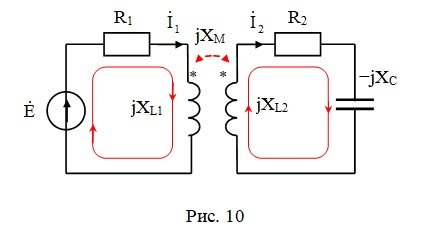

1. Определение параметров и построение схемы замещения цепи в комплексной форме (рис. 10).
2 Расчёт токов по законам Кирхгофа
