решение задачи на тему:

Для цепи с последовательным соединением сопротивлений, изображенной на рис. 7: 1. Нарисовать цепь, в соответствии с заданными параметрами полных сопротивлений. 2. Определить действующее и мгновенное значение тока в цепи.

Дата добавления: 23.02.2025

Условие задачи

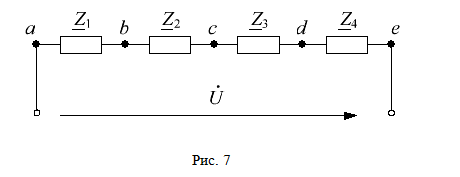

Для цепи с последовательным соединением сопротивлений, изображенной на рис. 7:

1. Нарисовать цепь, в соответствии с заданными параметрами полных сопротивлений.

2. Определить действующее и мгновенное значение тока в цепи.

3. Построить топографическую векторную диаграмму напряжений.

4. Определить активную, реактивную и полную мощность цепи.

5. Определить значение индуктивности или емкости, при включении которой в цепи наступит резонанс при заданном значении частоты источника.

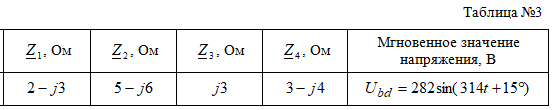

Исходные данные приведены в таблице №3.



Ответ

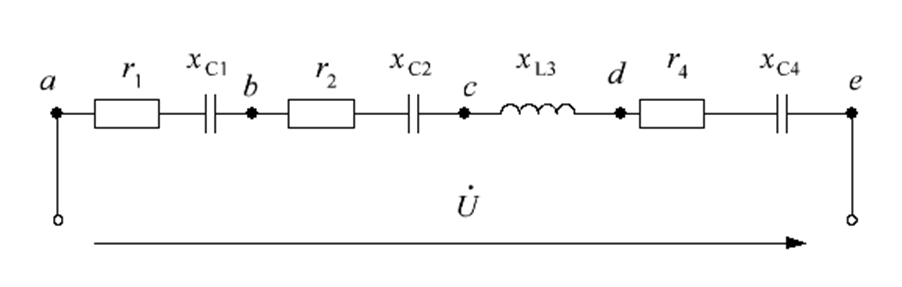

1. В соответствии с характером заданных сопротивлений изобразим схему замещения (см. рис. 8).

Рис. 8

2. Определим действующее и мгновенное значение тока в цепи.

Представим заданное напряжение в комплексном виде:
