Условие задачи
Для четырехпроводной асимметричной цепи трехфазного переменного синусоидального тока, представленной на рисунке 5.1, построить векторные диаграммы напряжений и определить средний коэффициент мощности электроприемника при исправном и оборванном нулевом проводе, а также составить баланс мощностей при исправном нулевом проводе.

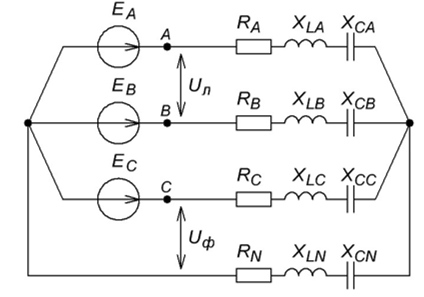

Рисунок 5.1 – Исходная схема к пятой задаче
Исходные данные представлены в таблице 5.1.

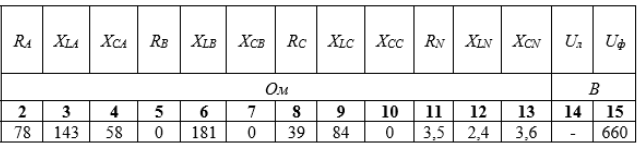

Таблица 5.1 – Исходные данные к пятой задаче
Ответ
1. Перерисуем схему по исходным данным.

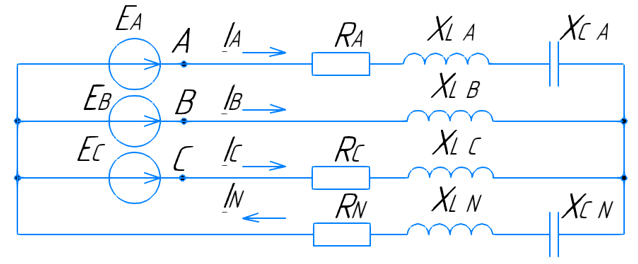

Рис.3 Схема четырехпроводной асимметричной цепи трехфазного переменного синусоидального тока
2. Напряжения фаз сдвинуты относительно друг друга на угол 120. Напряжения фазы В отстает от напряжения фазы А на 120, а напряжение фазы С отстает от напряжения фазы В на 120.
