Для данной схемы электрической цепи по заданным параметрам и напряжению определить токи во всех ветвях цепи и напряжения на отдельных элементах. Составить баланс активов и реактивов мощности.
«Для данной схемы электрической цепи по заданным параметрам и напряжению определить токи во всех ветвях цепи и напряжения на отдельных элементах. Составить баланс активов и реактивов мощности.»
- Электроника, электротехника, радиотехника
Условие:

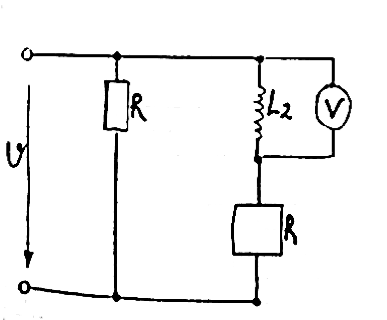

Дано: R1=8 Ом, R2=8 Ом, L2=19,11мГн, U=200 В, f=50 Гц
Задание:
Для данной схемы электрической цепи по заданным параметрам и напряжению определить токи во всех ветвях цепи и напряжения на отдельных элементах.
Составить баланс активов и реактивов мощности.
Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциалов диаграмму напряжений
Определить показания вольтметра.
Решение:
Определим реактивное и полное сопротивления:
Определяем токи
