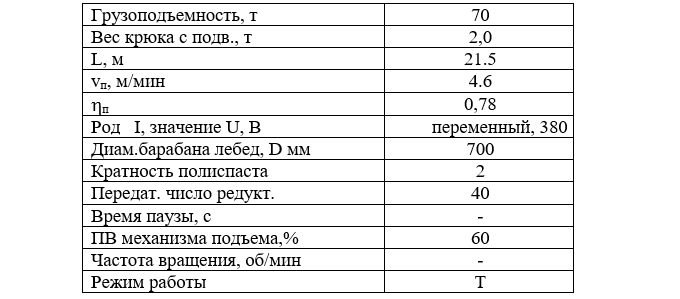

Для двигателя кранового механизма рассчитать нагрузочную диаграмму и определить мощность двигателя (без учета переходных процессов), выбрать двигатель по каталогу и подобрать типовую схему управления. Исходные данные приведены в таблице 2. Таблица 2

В цепи переменного тока, представленной на рис. 4.1, заданы параметры включенных в нее элементов, действующее значение и начальная фаза ψU напряжения, а также частота питающего

1. Начертить схему цепи согласно варианту. 2. Выполнить расчет и построить в масштабе векторную диаграмму токов и напряжений. 3. Проверить правильность решения задачи путем составления баланса мощностей.

Для конца линии Построить качественно, т. е. без конкретных числовых значений, векторные диаграммы напряжений для конца линии при недокомпенсации (все БCК отключены), перекомпенсации (все БCК включены) и полной компенсации ( 2 tgφ 0  ) реактивной
