Условие задачи
Для двигателя постоянного тока независимого возбуждения работающего на естественной механической характеристике при реактивном статическом моменте, равном номинальному моменту двигателя, требуется получить в схеме шунтирования якоря угловую скорость, равную 0,1nН при условии, что последовательное сопротивление RП = 2RЯ_, а напряжение на якоре равно номинальному UН. Для решения поставленной задачи следует определить сопротивление шунтирующего резистора RШ. Паспортные данные двигателя приведены в таблице 3.1 .

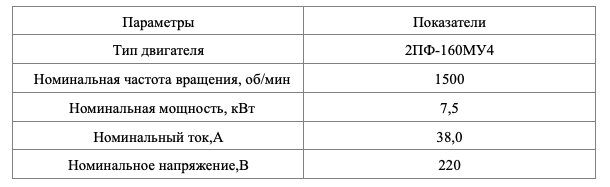

Таблица 3.1- Параметры двигателя

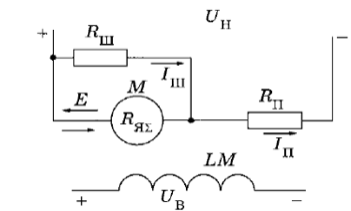

Рисунок 3.1
Ответ
Решение:
Сопротивление шунта определим по формуле:
Выполним расчет сопротивления якоря:
где
ɳн -номинальный КПД.
