Условие задачи
Для двигателя постоянного тока с параллельным возбуждением:
1 Начертить электрическую схему подключения двигателя постоянного тока с параллельным возбуждением.
Определить:
2 Номинальный момент на валу электродвигателя.
3 Ток, потребляемый двигателем из сети при номинальной нагрузке.
4 Токи в цепях возбуждения и якоря при номинальной нагрузке.
5 Сопротивления якоря и цепи возбуждения.
6 Для значений тока якоря IЯ= 0,25IЯН; 0,5IЯН; 0,75IЯН; IЯН; 1,25IЯН определить:
а) суммарную мощность потерь;
б) КПД электродвигателя;
в) момент на валу;
г) частоту вращения якоря.
7 Построить в общей системе координат зависимости: М = f(IЯ) ; n=f(IЯ); η=f(IЯ).
Исходные данные: UH=110 B, РН=37 кВт, nH=1000 об/мин, ηН=0,84, ΔРВ=2%, ΔРЯ=50%
Ответ

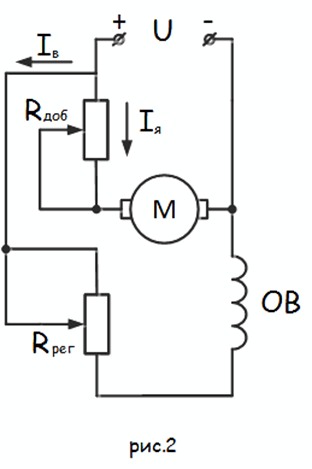

Электрическая схема подключения двигателя постоянного тока с параллельным возбуждением представлена на рисунке 3.1.
Номинальный момент на валу электродвигателя:
Рисунок 3.1 - Электрическая схема подключ...
