Условие задачи

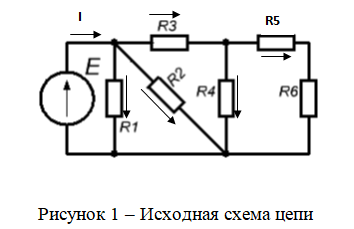

Для электрической цепи, изображенной: на рис. 1, определить:
1. Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементам).
2. Мощность, развиваемую источником энергии и мощность потребителей. Проверить баланс мощностей.
3. Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнение по второму закону Кирхгофа для любого замкнутого контура, включающего ЭДС Е.
Исходные данные:
Ответ
Задаёмся токами в ветвях как показано на рис.1. Номера индексов токов совпадают с индексами резисторов.
1) Рассчитаем токи в ветвях методом преобразований, схему упрощаем путем замены участков с параллельным или последовательным соединением эквивалентными элементам.
Сворачиваем схему, заменяем последовательно и параллельно соединённые резисторы на эквивалентные:
