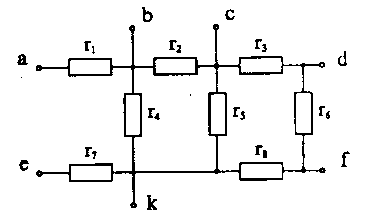

Для электрической цепи, изображенной на рис.3, начертите схему в удобном для расчета виде. Данные для решения задачи указаны в таблице.

1. Определите:

а) эквивалентное сопротивление цепи;

б) токи в каждом сопротивлении и всей цепи;

в) падение напряжения на каждом сопротивлении;

г) мощность всей цепи;

д) энергию, потребляемую за 10 часов.

В общем виде в логической последовательности покажите, как изменится ток при изменении указанного в таблице сопротивления.

Примечание: «↑»  - величина, указанная в таблице 3, увеличивается, «↓»  - уменьшается.
