Условие задачи
Для электрической цепи, изображенной на рисунке 1, выполнить следующее:
1. Вычислить токи в ветвях цепи методом свертки.
2. Составить баланс мощностей для проверки правильности решения.
3. Построить потенциальную диаграмму замкнутого контура.
Исходные данные приведены в таблице 1.
Таблица 1 – Исходные данные

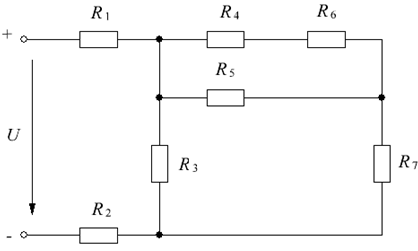

Рисунок 1 – Схема электрической цепи
Ответ
1. Составим расчетную схему электрической цепи, выбрав условно-положительные направления токов в ветвях и обозначив узлы цепи (см. рис. 2).

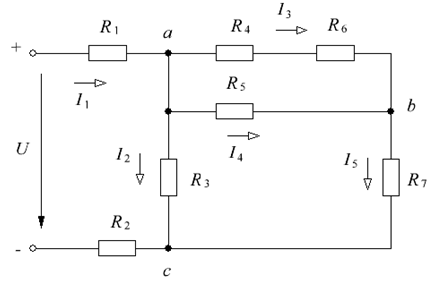

Рисунок 2 Расчетная схема электрической цепи
2. Определим эквивалентное сопротивление цепи относительно входных зажимов, выполняя преобразование последовательно и параллельно соединенных сопротивлений.
Сопротивления R4 и R6 соединены последовательно:
, ...
