Для электрической цепи, изображенной на рисунке три, выполнить следующее: Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа (указав, для каких узлов и контуров эти уравнения записаны).
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, изображенной на рисунке 3, выполнить следующее:
1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа (указав, для каких узлов и контуров эти уравнения записаны). Решать эту систему уравнений следует в интегрированном пакете MathCAD.
2. Определить токи в ветвях методом контурных токов.
3. Определить режимы работы активных элементов и составить баланс мощности.
Таблица 2 – Исходные данные

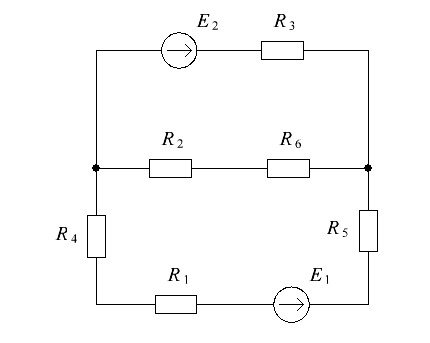

Рисунок 3 – Схема электрической цепи
Решение:
1. Составим на основании законов Кирхгофа системы уравнений для расчета токов во всех ветвях схемы.
Выбираем условно-положительные направления токов в ветвях (см. рис. 4)

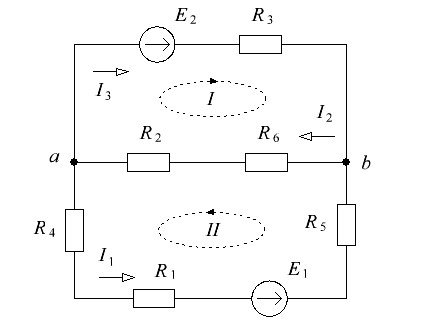

Рисунок 4 Расчетная схема электрической цепи
Схема электрической цепи, изображенная на рисунке 4, содержит 2 узла, 3 ветви с тремя неизвестными токами и 2 независимых контура. Для определения токов в ветвях исходной цепи по законам...
