Для электрической цепи, изображенной на рисунке один десять, по заданным в таблице один сопротивлениям и ЭДС определить токи во всех ветвях цепи. Составить баланс мощностей для заданной схемы.
«Для электрической цепи, изображенной на рисунке один десять, по заданным в таблице один сопротивлениям и ЭДС определить токи во всех ветвях цепи. Составить баланс мощностей для заданной схемы.»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, изображенной на рис. 1-10, по заданным в табл. 1 сопротивлениям и ЭДС определить токи во всех ветвях цепи. Составить баланс мощностей для заданной схемы.

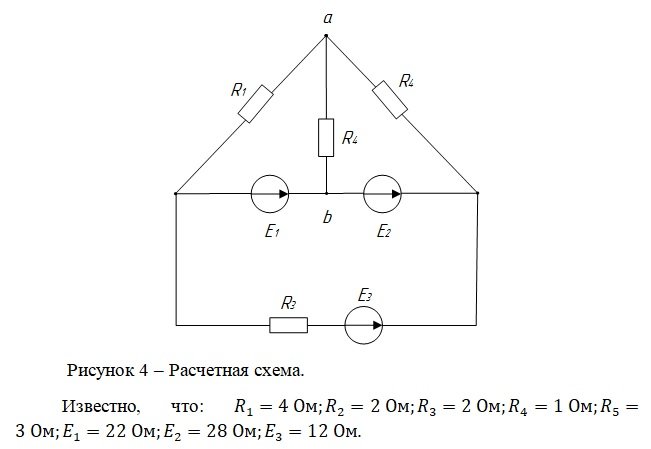

Исходные данные:
Решение:

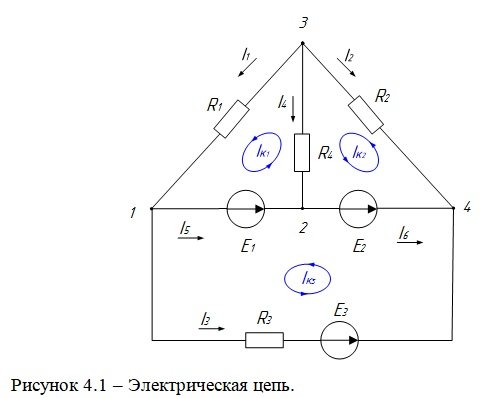

Данная схема содержит шесть ветвей (m = 6) и четыре узла (n = 4). Число уравнений, составляемых по методу контурных токов, равно m - (n - 1) - 1 = 2 . Зададимся произвольным направлением контурных токов Iк1, Iк2 и Iк3, как показано на рисунке 4.1. Составим систему уравнений для первого, второго и третьего контуров.
Составляем для каждого контура уравнение по второму закону Кирхгофа.
