Условие:

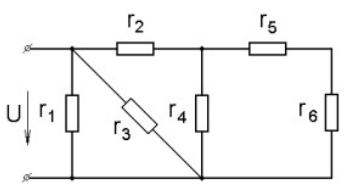

Для электрической цепи, изображенной на рисунке (с последовательным развертыванием цепи), определить:
1. Указать направление тока на всех участках цепи
2. Определить эквивалентное сопротивление цепи
3. По з. Ома вычислить ток У1 в неразветвленной части цепи
4. Определить токи и направление во всех ветвях цепи
5. Проверить результаты:
5.1 По 1ому з. Кирхгофа
5.2 По 2ому з. Кирхгофа
6. Составить баланс мощностей
Решение:
Дано:
U=150В
R1=8 Ом
R2=7 Ом
R3=R4=10 Ом
R5=18 Ом
R6=14 Ом

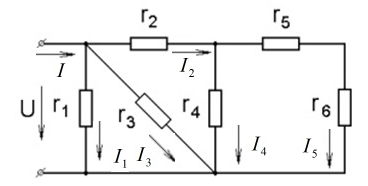

1. Направления токов.
На заданной схеме обозначаем направления токов
2. Эквивалентное сопротивление цепи
Произведём последовательные преобразования цепи.
