Для электрической цепи, изображенной на рисунке, выполнить следующее: составить операторную схему и операторные уравнения; получить решение в виде правильной дроби; применить теорему разложения и найти оригинал; построить график полученной функции.

Условие:

Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее:

- составить операторную схему и операторные уравнения;

- получить решение в виде правильной дроби;

- применить теорему разложения и найти оригинал;

- построить график полученной функции.

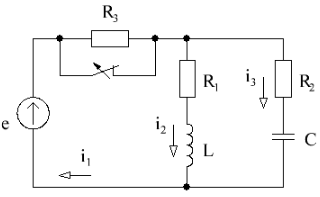

Рисунок 1 – Схема электрической цепи

Исходные данные:

Определим независимые начальные условия в цепи до коммутации.

При постоянном токе сопротивление катушки равно нулю, а сопротивление конденсатора бесконечно велико, таким образом,

Напряжение на емкости:

И...
