Условие задачи

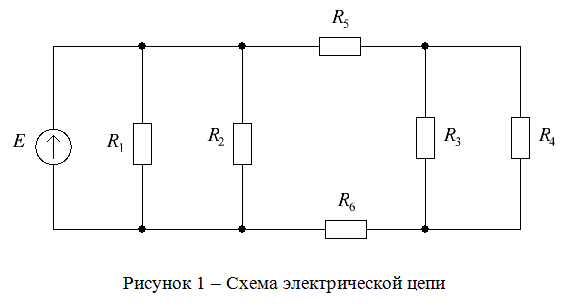

Для электрической цепи, изображенной: на рисунке 1, определить:
1. Токи в ветвях методом преобразований (схему упрощают путем замены участков с параллельным или последовательным соединением эквивалентными элементам).
2. Мощность, развиваемую источником энергии и мощность потребителей. Проверить баланс мощностей.
3. Составить уравнения по первому закону Кирхгофа для узлов схемы. Составить уравнение по второму закону Кирхгофа для любого замкнутого контура, включающего ЭДС Е.
Таблица 1 – Исходные данные
Ответ

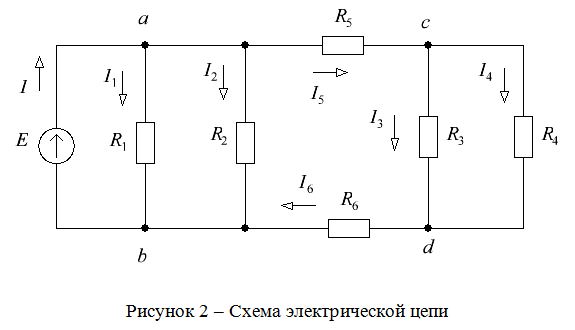

1. Обозначим на схеме условно-положительные направления токов в ветвях (см. рис. 2).
2. Выполним упрощение схемы электрической цепи методом преобразований.
Сопротивления R1 и R2 соединены параллельно, поэтому их общее сопротивление:
