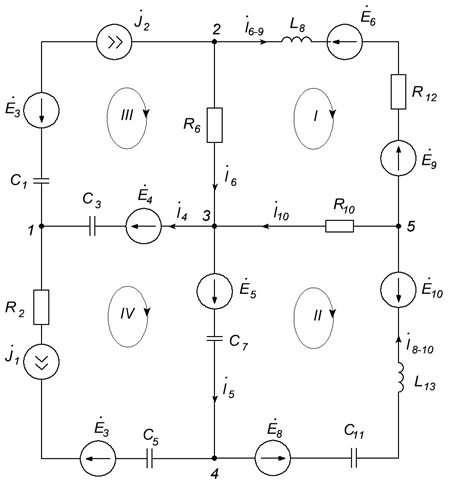

Для электрической цепи переменного синусоидального тока необходимо составить систему уравнений по законам Кирхгофа в интегрально-дифференциальном виде для мгновенных значений напряжений и токов.

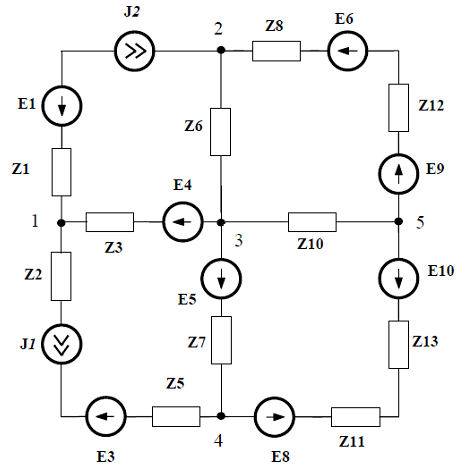

В цепи, представленной на рис. 1.1, действует источник (один из пяти возможных) синусоидальной ЭДС: e(t) = Em синус (омегаt + пси) В.

Реакция цепи на воздействие f_1a (t)=δ_1 (t) равна f_2a (t)=(3-3exp(-t)) δ_1 (t). Определить реакцию той же цепи на воздействие f_1b (t)=exp(-2t) δ_1 (t).

Оба входа подключены к выходу аналогичного элемента с Uвых=0.2 В. Определите величину входного тока изображенного элемента ТТЛ. Прямое падение напряжения на диоде полагать равным 0.8 B , Uэб , падение напряжения на насыщенном транзисторе Uкэ кОм.
