Условие задачи
Для электрической цепи переменного синусоидального тока необходимо выполнить следующие расчеты и графические построения:
1. Составить систему уравнений по законам Кирхгофа в интегрально-дифференциальном виде для мгновенных значений напряжений и токов.
2. Выполнить расчет токов в электрической цепи с проверкой правильности расчетов посредством баланса мощностей и оценкой их точности.
3. Определить режимы работы источников, имеющихся в заданной электрической цепи.
4. Рассчитать ток в указанной ветви или напряжение холостого хода между заданными узлами методом эквивалентного генератора (МЭГ).
5. Для заданного напряжения u(t) построить график мгновенных значений.
6. Рассчитать показания ваттметра, включенного в одну из ветвей электрической цепи.
7. Построить векторную диаграмму токов и напряжений для ветви, в которой включен ваттметр.

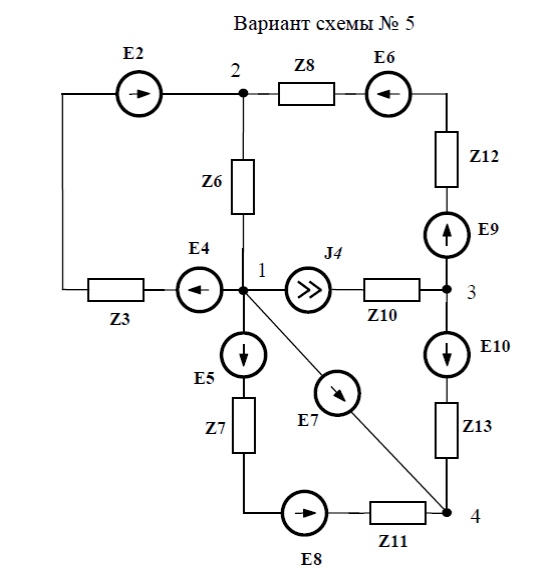

Рис.1. Заданная схема цепи синусоидального тока

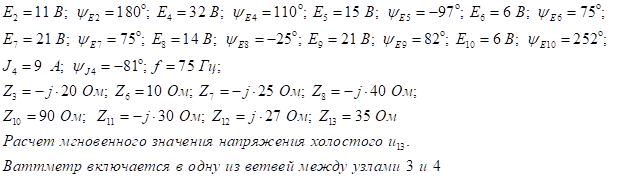

Исходные данные для расчета цепи.
Ответ
1. Система уравнений по законам Кирхгофа.
В соответствии с заданными параметрами сопротивлений, составляем расчетную схему цепи. На этой схеме обозначаем и задаем направления для токов в ветвях цепи.

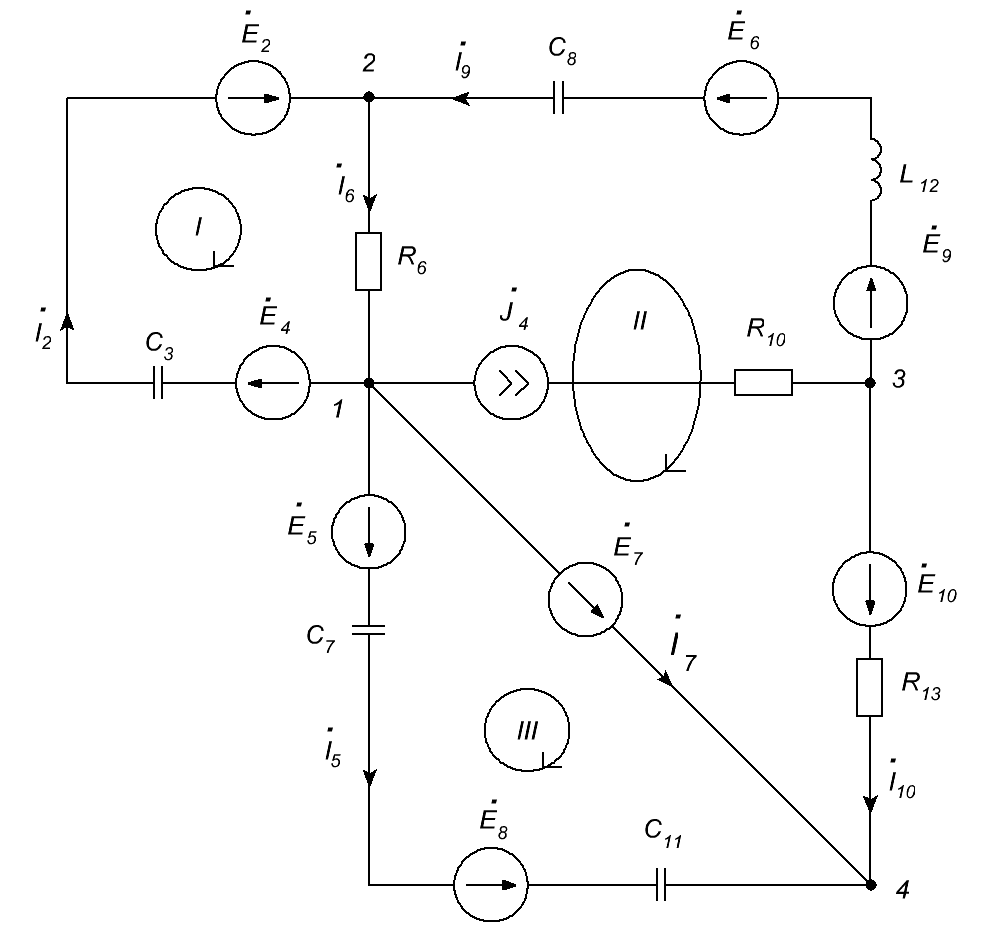

Рис.2. Расчетная схема цепи синусоидального тока.
