  4. Для электрической цепи переменного тока, схема которой изображена на рисунке 1, заданы параметры включенных в нее элементо...

Для электрической цепи переменного тока, схема которой изображена на рисунке 1, заданы параметры включенных в нее элементов и действующее значение напряжения на ее зажимах (см. таблицу 1).

«Для электрической цепи переменного тока, схема которой изображена на рисунке 1, заданы параметры включенных в нее элементов и действующее значение напряжения на ее зажимах (см. таблицу 1).»
  • Электроника, электротехника, радиотехника

Условие:

Для электрической цепи переменного тока, схема которой изображена на рисунке 1, заданы параметры включенных в нее элементов и действующее значение напряжения на ее зажимах (см. таблицу 1).

Необходимо:

1. Определить токи в ветвях при помощи комплексного метода.

2. Построить векторную диаграмму токов для любого узла схемы.

3. Построить векторную диаграмму напряжений для любого контура схемы.

4. Определить падение напряжения на всех пассивных элементах схемы.

5. Рассчитать активную, реактивную и полную мощности источников и пассивных элементов схемы.

6. Рассчитать резонансную частоту при условии нахождения в схеме только реактивных элементов.

Таблица 1 – Исходные данные

Решение:

1. Составим расчетную схему электрической цепи в соответствии с исходными данными (см. рис. 2).

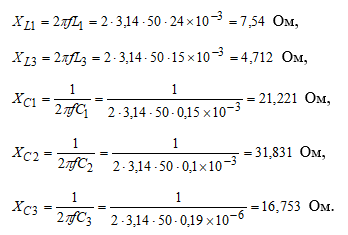

2. Определим сопротивления реактивных элементов:

3. Определим эквивалентное (входное) сопротивление цепи:
