Для электрической цепи по заданным ЭДС источника и параметрам элементов цепи, определить токи во всех ветвях цепи, напряжения на каждом элементе. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи по заданным ЭДС источника и параметрам элементов цепи, определить токи во всех ветвях цепи, напряжения на каждом элементе. Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вычислить коэффициент мощности цепи и определить характер нагрузки всей цепи.
Определить показание вольтметра, активную мощность, измеряемую ваттметром, а также расход электрической энергии в кВт·ч за 10 часов.
Частоту переменного тока принять равной 50 Гц.

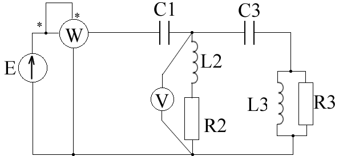

Рис.2.1. Исходная схема
Дано: Е=210 В, f=50 Гц, С1=303 мкФ, С3=301 мкФ, L2=43 мГн, L3=44 мГн, R2=47 Ом, R3=13 Ом.
Решение:
1. Индуктивные сопротивления элементов ( 1 мГн = 10-3 Гн):
2. Емкостные сопротивления элементов () :
