Условие:

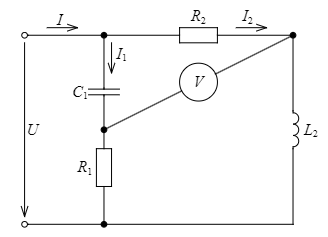

Для электрической цепи, схема которой изображена на рисунке

Схема цепи
и по заданным параметрам определить токи в ветвях и на входе цепи, напряжения на отдельных участках цепи: составить баланс активных и реактивных мощностей; построить в масштабе векторную диаграмму токов и векторную диаграмму напряжений на участках цепи. Определить показания приборов.
Исходные данные: U = 300 B; f = 60 Гц; С1= 440 мкФ; L2=10 мГн; R1=19 Ом; R2=5 Ом.
Решение:
Расчет цепи выполним комплексным (символическим) методом.
Определяем сопротивления реактивных элементов:

Определяем комплексные полные сопротивления каждой ветви:

Рассчитываем комплексное полное сопроти...
